新闻资讯
您的位置:网站首页 >  新闻动态  > 正文
特种液晶材料及调光膜制备技术
液晶材料是一类具有特殊物理、化学、光学特性以及丰富的各层次结构(分子结构、相结构、相界面、取向和排列等〉的软物质,由于其在光、热、电、磁等物理因素的作用下显示各向异性,具有良好的外场响应性和协同效应,能够全面感知光、电、热、磁等不同环境刺激因素,并通过自身分子取向、形态、尺寸、颜色或硬度等变化作出响应,因此在电光材料、非线性光学材料、显示以及记录材料、生物模拟、光调控薄膜等领域具有广阔的应用前景。
基于液晶材料的特殊性质,本研究组在液晶、光聚合单体、调光膜(显示用增亮膜、建筑用温控膜与电控膜)的分子设计、微结构调控和制备技术等方面开展了系列创新性的研究工作,取得了系列研究成果。具体如下:

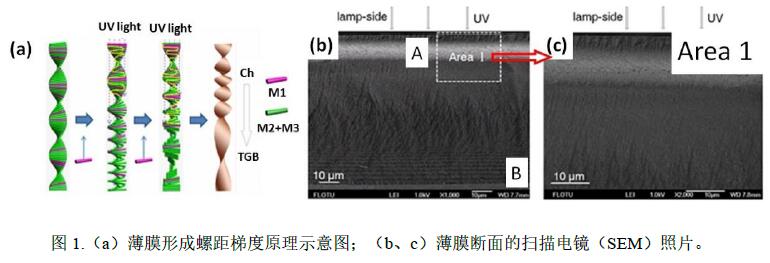

1、液晶显示器用光增亮膜:通过分子设计和单体液晶共混,制备了具有近品A(SmA) -扭曲品界(TGB)-胆甾(Ch)相相转变的液品性光聚合单体;通过控制单、双官能团光聚合单体在光聚合过程中的扩散方向和速度,制备了具有超大螺距梯度分布的TGB和Ch相共存的薄膜,即光增亮膜,该薄膜可以屏蔽 800-14000 nm波段的入射光(光增亮膜原理及薄膜断面的扫描电镜照片如图1所示〉。系统研究了单体液晶的分子结构对液晶材料的相转变行为、相结构、薄膜光学性能的影响规律。该光增亮膜打破了美国3M公司的技术垄断,可使背光源亮度提高约60%、平均每台液晶电视节能约37.5 WAh,是目前世界上增亮和节能效果最好的光增亮膜。

2、光透过率温度自调节薄膜(简称温控膜):通过分子设计与单体液晶混配,制备了具有SmA-Ch相转变且其转变温度在室温范围可任意调控的液晶材料;通过在该液晶材料中构建垂直取向高分子网络,制备了低温光透过、高温光散射的光透过率温度自调节薄膜。系统研究了低温为SmA相且液晶分子呈垂直取向、高温为Ch 相且液晶分子呈焦锥织构的分子排列方式的垂直取向高分子网络/液晶复合材料薄膜的制备方法,阐明了高分子网络的微观结构和胆甾相的螺旋扭曲力等对薄膜的热一光性能的影响规律,提出了低温光透过、高温光散射的薄膜的设计思路与制备方法(温控调光膜原理图及产品照片如图2所示)。该温控调光薄膜填补了国内外空白,应用于建筑门窗贴膜,可使夏季室内空调节电16.5%以上。

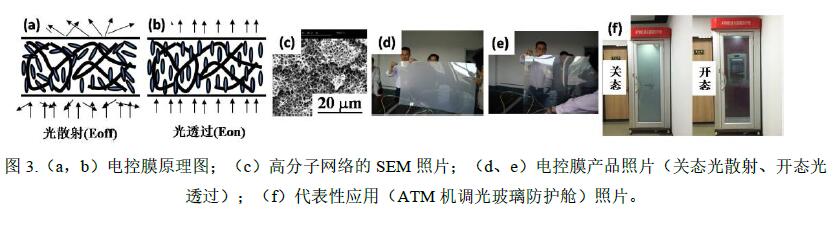

3、高分子分散液晶薄膜(简称电控调光膜):通过分子设计与单体液晶共混,制备了具有低临界频率的双频驱动、超高双折射率(△n〉值、低粘度、大K3/Kn1值、含氟液晶等正性N相液晶材料、高△n值的负性N相液晶材料及非液晶性光聚合单体混合配方,在此基础上发明了紫外光固化技术制备电控调光膜的方法(电控调光膜的原理图及产品照片如图3所示),制备了不施加电场和施加电场的情况下分别呈强烈光散射和透明状态的电控调光膜,阐明了其分子结构对电控调光膜的电-光性能的影响规律,实现了电控膜的低能耗规模化生产,填补了国内外空白。

转至作者:杨槐,张兰英
参考文献:
1. H.Yang,K.Mishima,K. Matsuyama,H.Kikuchi, T.Kajiyama,A4ppl.Phys. Lett1. 2003,82,2407-2409.2. Z.Y.Bian,K. X. Li,W.Huang,H.Cao,H.Yang,H.Q.Zhang,Appl.Phys. Lett1.2007,91,201908.3. G.H.Pan,L.L.Yu,H.B.Zhang,J.B. Guo,R. W.Guo,H.Cao,Z.Yang,H.Yang, S. Q.Zhu,Lig. Cryst.2008,35,1151-1160.



新闻资讯

联系方式

  • 销售部:重庆市江北区天澜大道11号星耀天地29栋3楼9号
  • 电话:023-67083488 67082178
  • 厂址:重庆市大渡口区跳蹬镇建园路3号4号厂房(2栋13-4)
  • 电话:023-67082178
  • 传真:023-67082178
  • 网址:www.honglinglass.com
